🕶️ Voronoï, le graphique qui rend cool les répartitions
Pourquoi on vous en parle. Oui, nous avons vécu des années avec le camembert, graphique emblématique de la répartition. Il semble que son heure ait sonné avec la multiplicité des formes carrées, triangulaires, rectangulaires désormais à disposition. Mais surtout avec l’accès du plus grand nombre au monde du treemap Voronoï. Détournement des diagrammes de Voronoï utilisés en géographie, il consiste à découper une surface en parts proportionnelles, sans que ces découpages soient alignés, à la différence d’un treemap classique.
Quels pré-requis ? Savoir manipuler des données simples dans un tableur, mais aussi récupérer et intégrer le graphique obtenu.
Le mode d’emploi. Rangez votre calculette scientifique, des outils en ligne proposent aujourd’hui cette forme graphique clé-en-main. Parmi eux : RAWgraphs, un outil gratuit et open source développé par DensityDesign, Calibro et Inmagik. Testez-le sans attendre :
1/ Lancez l’outil et téléchargez les données que vous souhaitez. Dans ce tuto, nous prendrons le jeu de données proposé “Orchestras by musical instrument”.
2/ Parmi les formes graphiques, choisissez “Treemap (Voronoï)”. Un indice : elle se trouve tout en bas au milieu.

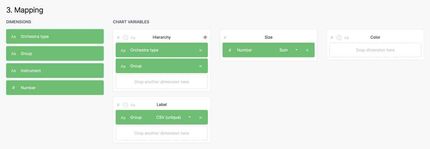

3/ Déterminez quelles données seront utilisées pour diviser la surface. “Hierarchy” définit les découpes et “Size” la taille de ces découpes.

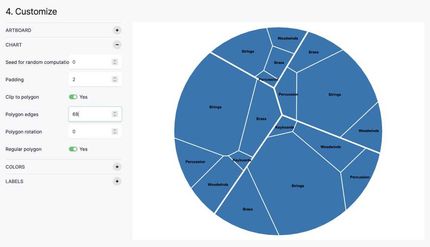

4/ Dans la partie “Customize / Chart”, vous pouvez augmenter le nombre de côtés de la surface : de trois pour un triangle à… autant que vous voulez (une bonne soixantaine pour obtenir un cercle). Pour finir, votre visuel est téléchargeable en image : PNG, JPG ou SVG.
Les limites. Le résultat est une forme originale, idéale pour se démarquer. Contrepartie : elle peut dérouter les adeptes des graphiques classiques.
POUR ALLER ENCORE PLUS LOIN
- Ce tutoriel de RAWgraphs pour créer des Treemaps classiques suit le même process que le Voronoï (vidéo en anglais).
- LaDataViz, l’outil créé par Tristan Guillevin, permet de créer des Treemap Voronoï en quelques secondes (chargement de vos données disponible après inscription).
